外形寸法

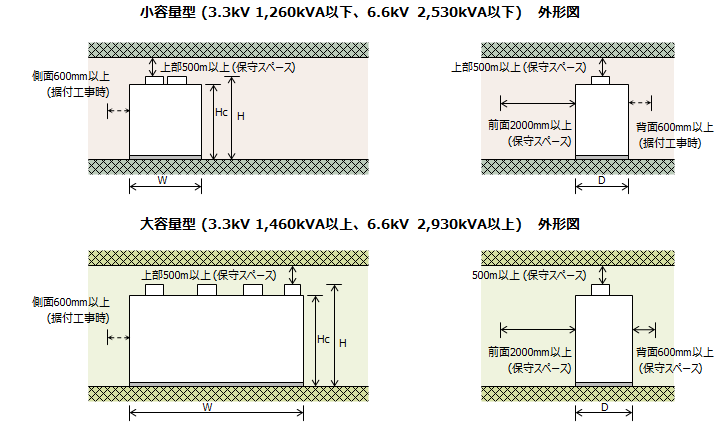

小容量型 (3.3kV 1,260kVA以下、6.6kV 2,530kVA以下)　外形図、大容量型 (3.3kV 1,460kVA以上、6.6kV 2,930kVA以上)　外形図

キャプションを入れてください。
電圧
（kV）		 機種 kVA 寸法（mm） 重量
（kg）
幅（W） 奥行（D） 高さ（H） 盤高（Hc）※
3.3 小容量型 180 1,500 1,230 2,250 2,020 2,010
240 2,240
300 2,360
360 2,470
420 2,510
480 1,900 1,430 2,880
540 3,040
600 3,070
720 3,270
840 3,500
900 2,600 1,630 4,080
960 4,310
1,090 4,360
1,260 4,540
大容量型 1,460 4,100 1,230 2,710 2,400 5,760
2,200 4,600 1,530 7,700
2,940 5,000 1,730 9,500
4,400 6,900 2,850 14,850
6.6 小容量型 360 2,200 1,230 2,250 2,020 2,760
480 2,880
600 3,250
730 3,360
840 3,440
970 2,600 1,430 3,860
1,080 4,090
1,210 4,320
1,450 4,910
1,680 5,370
1,810 3,200 1,630 6,240
1,930 6,470
2,180 7,050
2,530 7,280
大容量型 2,930 5,800 1,230 2,710 2,400 8,900
4,400 6,600 1,530 11,900
5,880 7,200 1,730 15,050
8,800 12,000 2,850 24,650
※
ファンを除いた盤高
