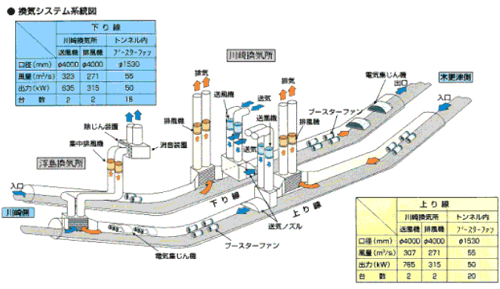

海底トンネルに対応した換気システム
東京湾横断道路の約10kmの海底トンネルに設置した国内最大級のトンネル換気設備です。
主な仕様
1.立形軸流排風機（国内最大級）
- 排風機口径：4,000 mm×4 台
- 電動機出力：765 kW×2 台
- 電動機出力：315 kW×2 台
2.立形軸流送風機（国内最大級）
- 送風機口径：4,000 mm×4 台
- 電動機出力：690 kW×2 台
- 電動機出力：635 kW×2 台
3.ブースターファン
- ブースターファン口径：1,530 mm×38 台
- ブースターファン出力：50 kW
海浜公園と一体化した換気所
新潟市信濃川河口の新潟港道路のトンネルに設備された換気所で、景観および周辺環境に配慮した工夫が各所に施されています。
主な仕様
立形軸流排風機
- 排風機口径：3,550 mm×3 台
- 電動機出力：115 kW
地上空間に配慮した地下式換気所
北海道大学（札幌市）の地下を通る自動車専用道路の換気設備です。地上部の環境に配慮して、集塵装置や消音設備を地下に設置しています。
主な仕様
横形軸流排風機
- 排風機口径：3,350 mm×4 台
- 電動機出力：430 kW

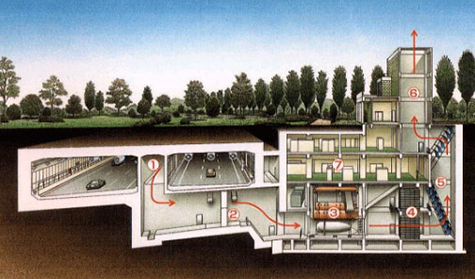

地下式換気所断面図
- 排気ダクト
- 除塵装置
- 排風機
- 消音装置
- コーナーベーン
- 排気塔
