ポンプの機能保持には適切な保守・整備が重要です。当社の診断技術をご活用ください。

概要

据え付けられたポンプ内部の劣化状況・異常状況を観察するには、水中カメラ・内視鏡カメラによる内部点検、超音波による腐食診断などが効果的です。当社は、各種分析装置・点検装置などのツールを使用した信頼性の高い診断および計測技術を提供することにより、オーバーホールや更新計画のための目安となるデータの採取、異常時の早期原因追究などに貢献します。

ワンストップソリューションサービス

ここに示す保守・診断技術はポンプのインサービス状態での設備診断技術ですが、納入時の基本データ(設計値)との比較や傾向管理などにより、最適なメンテナンスメニューを選択いただけます。
また、多面的な診断結果と最新の省エネ・延命化技術を組み合わせることにより、ライフサイクルコストを最少とするワンストップソリューションサービスのご提案が可能となります。

水中カメラ(水中ロボット)装置および内視鏡カメラ装置による点検

ポンプ内部に水中カメラ(ロボットや内視鏡)を挿入することにより、羽根車やケーシングライナなどの内部状態が確認できます。(水の透明度や汚れの付着など作業環境の影響によって観察できない場合もあります)

写真:水中ロボット
水中ロボット

写真:内視鏡カメラ
内視鏡カメラ

鋳鉄管路部品の腐食診断システムによる点検

測定装置は超音波探傷器とペン型パソコンで構成。
超音波波形をパソコンで処理することで、外面から鋳鉄管路内面の腐食状況や肉厚を推定することができます。

写真:腐食診断システム
腐食診断システム

車載移動型多機能診断サービス

主な搭載設備

振動計、騒音計、FFT解析装置、データレコーダ、パソコン・プリンタ、解析関係ソフト、腐食診断システム(超音波)、工業用内視鏡カメラ装置、塩素イオン濃度計、タンク肉厚診断装置、ポンプ内部点検装置、AC100V電源自己供給設備(発電機)など

写真:各計測設備と診断車
各計測設備と診断車

  • 用途に応じた診断ツールを搭載し、常時搭載ツールとの組み合わせでより精密な診断が可能です。
  • 計測したデータや画像を現地で加工・伝送し、工場内あるいはサービス拠点と情報を共有化することによって、正確で迅速な対応が行えます。
  • 発電機搭載のため、無電源施設・場所での現地計測も可能です。

点検結果概要

据え付けられたポンプの揚水管内面、軸受ブラケット、ケーシング(案内羽根)、羽根車、ケーシングライナなどの外観状況を観察した例を示します。

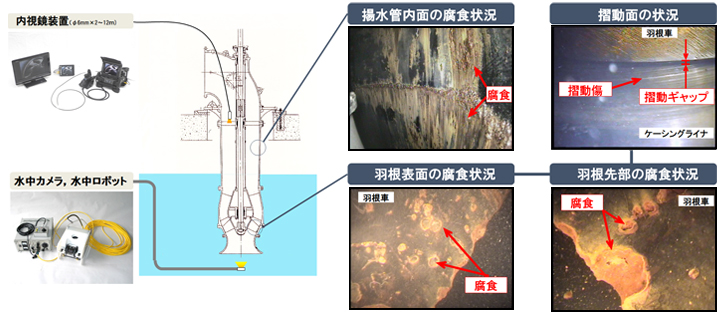

水中カメラ(水中ロボット)装置および内視鏡カメラ装置によるポンプ内部点検結果

羽根車やケーシングライナの腐食・摩耗や、異物の有無などを写真で視覚的に確認ができます。

水中での適用事例1・・・排水ポンプ

画像:水中での適用事例1・配水ポンプ

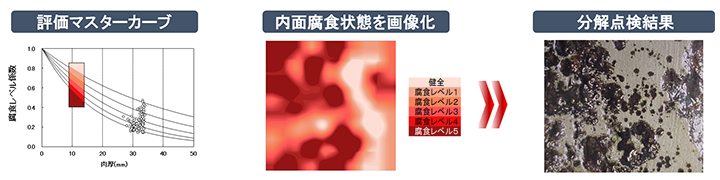

腐食診断システムによるポンプ吐出曲管部の診断結果

超音波計測データを基に管路内面の腐食や肉厚状況を空間分布として二次元画像化し、視覚的に推定ができます。
診断結果は実体内面とほぼ一致しています。

画像:腐食診断システムによるポンプ吐出曲管部の診断結果
