株式会社日立インダストリアルプロダクツInduction Motor(高圧モータ)

標準仕様

標準仕様
項目 標準仕様
準拠規格 JIS、JEC、JEM、IEC、NEMA、IEEE

保護・通風冷却方式

全閉防まつ形(IP44)
空冷熱交換器形(IC611)
回転子 かご形
取付方式 足取付形横軸(IM B 3)
定格電圧 3kV / 6kV / 11kV / 13kV
周波数 50Hz / 60Hz
時間定格 連続使用(S1)
防爆構造 非防爆
固定子巻線の耐熱クラス /
温度上昇限度
F種 / Fライズ(105K(°C))(抵抗法)
F種 / Bライズ(80K(°C))(抵抗法)
周囲条件 冷媒(空気)温度 -20〜+40°C
相対温度 95%以下
標高 1000m以下
始動方式 全電圧始動
騒音 2極機:95dB(A)
(無負荷時、機側1m、平均値)
端子箱 取付位置 軸端から見て左側
ケーブル引込口方向 反駆動側向き
口出線接続方式 ラグ式
口出線 3本
軸受 転がり軸受(グリース潤滑)
またはすべり軸受(強制給油)
標準回転方向 軸端から見て反時計方向、一方向回転
外面塗装 マンセルN5、ウレタン塗料
付属品 軸端キー
注 1:
上記は、標準仕様を示します。これと異なる仕様の場合は、別途お申しつけください。
  2:
強制給油軸受の場合は給油装置をご用意ください。

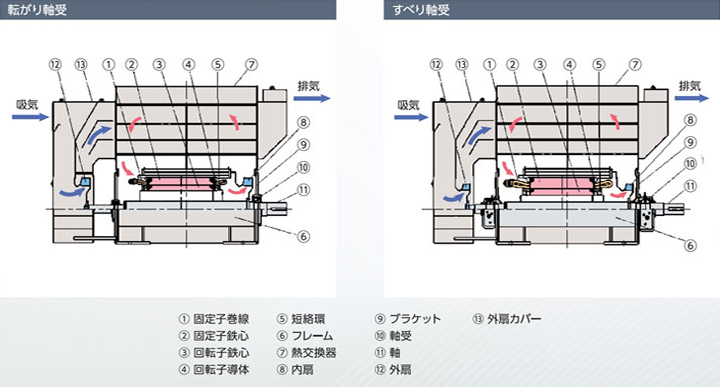

電動機構造

転がり軸受、すべり軸受

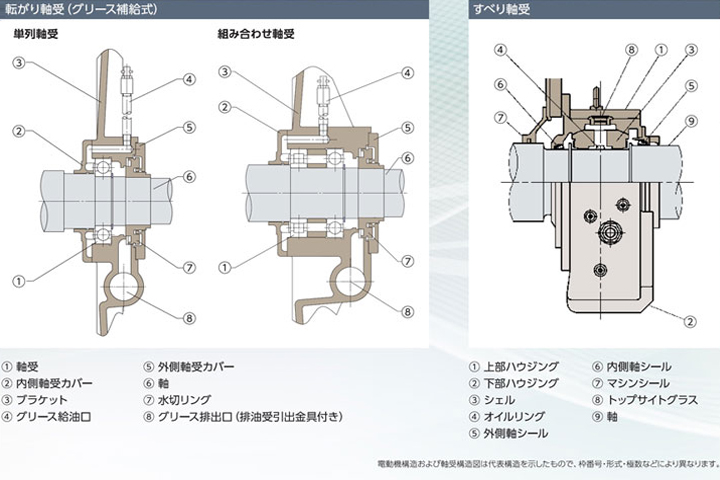

軸受構造

転がり軸受は組み合わせ軸受の採用により、適用の拡大と長寿命化を図りました。
すべり軸受は自冷式範囲の拡大と、軸シールを強化した構造を採用しました。

転がり軸受(グリース補給式)、すべり軸受

出力・枠番号適用

3.3kV

3.3kV
モータ(60Hz) モータ(50Hz)
容量
[kW]
枠番 容量
[kW]
枠番
2極 4極 6極 8極 2極 4極 6極 8極
132 280ML 280M 280M 280L 132 280ML 280M 280M 280L
185 280J 280ML 280L 315L 160 280ML 280M 280L 315L
220 315J 280L 280L 315L 220 315J 280L 315L 315L
280 315J 280L 315L 355K 250 315J 280L 315L 355K
315 315J 315L 315L 355K 280 315J 315L 315L 355K
355 355K 315L 315L 355K 315 315J 315L 315L 355K
400 355K 315L 355K 355K 355 355K 315L 355K 355K
450 355K 315L 355K 355K 400 355K 315L 355K 355K
560 355K 355K 355K 400J 500 355K 355K 355K 400J
630 400J 355K 400J 400J 560 400J 355K 400J 400HM
710 400J 355K 400J 400HM 630 400J 355K 400J 400HM
750 400J 355K 400J 400HM 670 400J 355K 400J 400HL
850 450J 400J 400HM 400HL 800 450J 400J 400HM 400HL
1000 450J 400J 400HL 450HM 900 450J 400J 400HL 450HM
1120 400HM 400HM 400HL 450HM 1060 400HM 400HM 450HM 450HL
1700 400HL 450HM 450HM 500HM 1600 400HL 450HM 450HL 500HL
2360 450HM 450HL 500HM 560HM 2120 450HM 500HM 500HM 560HM
3550 450HL 500HL 560HL 560HL 3150 500HL 500HL 560HL 560HL

6.6kV

6.6kV
モータ(60Hz) モータ(50Hz)
容量
[kW]
枠番 容量
[kW]
枠番
2極 4極 6極 8極 2極 4極 6極 8極
280 315J 315L 315L 355K 250 315J 315L 315L 355K
355 355K 315L 355K 355K 315 355K 315L 355K 355K
450 355K 355K 355K 400J 400 355K 355K 355K 400J
560 400J 355K 400J 450J 500 400J 355K 400J 450J
670 400J 400J 400J 400HM 600 400J 400J 400J 400HM
750 450J 400J 450J 400HM 710 450J 400J 400HM 400HL
850 450J 400J 400HM 400HL 750 450J 400J 400HM 400HL
950 400HM 450J 400HM 400HL 850 400HM 450J 400HL 450HM
1120 400HM 400HM 400HL 450HM 1060 400HM 400HM 450HM 450HL
1320 400HM 400HL 450HM 450HL 1180 400HM 400HL 450HM 450HL
1400 400HM 400HL 450HM 450HL 1320 400HL 400HL 450HM 500HM
1500 400HL 400HL 450HM 500HM 1400 400HL 450HM 450HM 500HM
1700 400HL 450HM 450HM 500HM 1600 400HL 450HM 450HL 500HL
2000 450HM 450HM 450HM 500HL 1800 450HM 450HL 500HM 500HL
2360 450HM 450HL 500HM 560HM 2120 450HL 500HM 500HM 560HM
3550 500HL 560HM 560HL 630HM 3150 500HL 560HM 560HL 630HM
4500 560HL 630HM 630HL 4250 560HL 630HM 630HL
  •
  • 小容量型モータ
  •
  • 大容量型モータ
注 1:
モータは一部容量のみを抜粋しています。本表に無い容量については個別のカタログを御参照ください。
注 2:
上記は、モータ・インバータの選定の一例(全閉空冷、Fライズ)で、モータの仕様や負荷条件によって異なります。

外形寸法

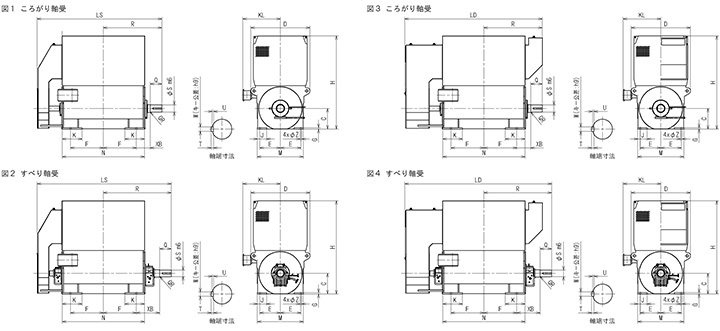

図1 ころがり軸受、図2 すべり軸受、図3 転がり軸受、図4 すべり軸受
寸法の詳細は、下記「外形寸法」または「カタログ」にてご確認ください。
