株式会社日立インダストリアルプロダクツ高圧ダイレクトインバータ

対象アプリケーション

対象アプリケーション
業界 トルク特性
二乗低減トルク
(省エネルギー・CO2削減用途など)
定トルク、定出力特性
(生産設備用途など)
石油精製 加熱炉FDF・IDF、硫黄回収ブロワ、チャージポンプなど 大型ガスコンプレッサーなど
化学 ガス送りファン、脱硫ブロワ、溶剤送りポンプ、冷凍機など 重合缶、攪拌機、押出機、カッター、空気圧縮機等各種コンプレッサなど
紙・パルプ クリーナーポンプ、ファンポンプ、レファイナなど 抄紙機、パルパーなど
窯業・土石製品 キルン排風ファン、集塵ファン、冷却ファン、換気ファンなど キルン、クラッシャー、ボールミル、竪型ミル、分級機など
鉄鋼・非鉄金属 高炉集塵ファン、加熱炉燃焼ブロワ、鋳床集塵ファン、デスケーリングポンプなど ロールミル、巻上機、コンベアなど
繊維 燃焼空気送りブロワ、フィードポンプ、冷凍機、集塵機など 攪拌機、押出機、紡糸機、巻上機など
ゴム製品 燃焼空気送りブロワ、フィードポンプ、集塵機など 攪拌機、押出機、コンベヤなど
電力 FDF、IDF、GRF、GMF、BFPなど 石炭ミル、分級機など
食料・飲料 換気ファン、空調ファンなど 攪拌機など
上下水 送水ポンプ、汚水ポンプなど -
交通・物流 トンネル換気ファン、風洞実験設備 -
機械等製造業 ファン試験設備、油圧ポンプなど タービンバランスマシン、試験電源設備
共通
(ユーティリティ設備など)
ボイラFDF・IDF・GRF・PAF・GMF・BFP、海水ポンプ、循環水ポンプ 石炭ミル、石油コークスミル、バイオマスミルなど
その他 駐車場換気ファンなど

FDF:押込通風機(Forced Draft Fan)
IDF:誘引通風機(Induced Draft Fan)
GRF:ガス再循環通風機(Gas Recirculation Fan)

GMF:ガス混合通風機(Gas Mixing Fan)
PAF:1次押込通風機(Primary Air Fan)
BFP:ボイラ給水ポンプ(Boiler Feed Pump)

発電設備(ボイラーFDF, IDF, BFP)の省エネ

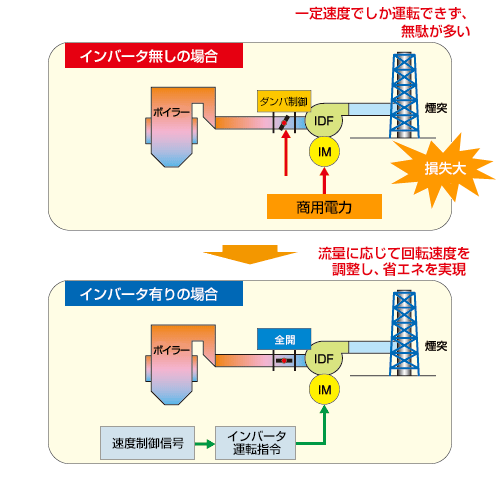

発電設備の省エネのイメージ図。インバータ有りの場合は、一定速度でしか運転できず、無駄が多い。インバータ有りの場合は、流量に応じて回転速度を調整し、省エネを実現
IDF:ファン(Induced Draft Fan) IM:モータ(Induction Motor)

インバータ制御による省エネ効果

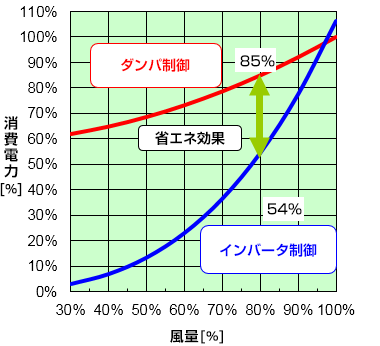

インバータ制御による省エネ効果のグラフ

<省エネ計算の例>

  • 年間運転時間:8,400 h
  • 平均風量:80%
  • 電力単価:10円/kWHr
  • ファンの定格軸動力:600kW

省エネ効果
600kW×(0.85-0.54)×10×8,400h =15,624,000円

ゴム用バンバリミキサの安定運転

センサレスベクトル制御を適用したインバータでIMを駆動することで、大トルク負荷に対しても安定運転を実現し多数の実績

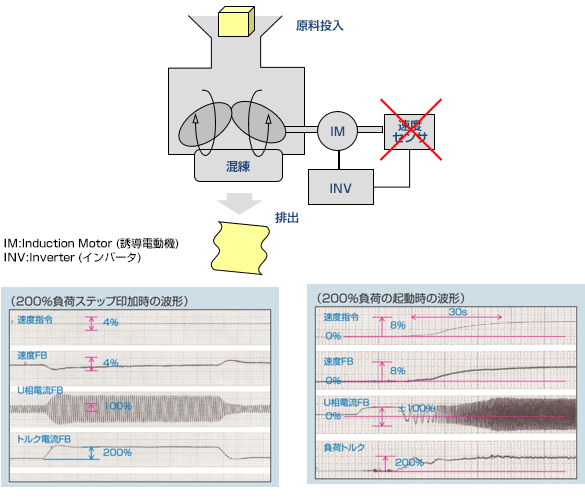

ゴム用バンバリミキサの安定運転のイメージ図

【比較】
  従来 日立ダイレクトインバータT型
電動機 直流機 誘導機(かご型)
主変換器 サイリスタ変換器 高圧ダイレクトインバータ
制御性能
  応答
  始動トルク
(日立特許方式)
効率
力率
(力率改善コンデンサ要)
高調波 規制値以上 規制値以下
電動機保守性
  ブラシ交換 要:3〜6ヶ月 (無し)
  整流状態
フラッシュオーバ
チェック要、
フラッシュオーバ有
(無し)
  メンテナンス 困難
(部品、技術が衰退方向)
(ほとんど無し)
生産中止方向品
及び衰退品
直流機、サイリスタ、DCコンデンサ 無し

(社)日本電機工業会 平成16年度 技術功績者表彰 会長賞受賞
