SiC素子とは・・・シリコンと炭素で構成される化合物半導体素子です。SiCをスイッチング素子に用いると、従来のシリコンを用いた素子と比較して、高速化、低損失化、高温動作などが可能になります。

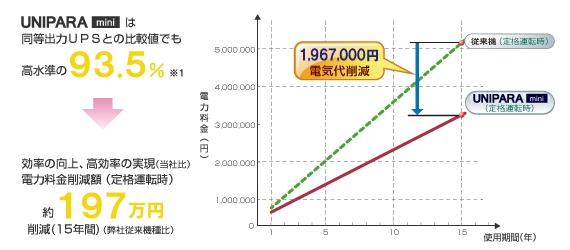

SiC素子の全面採用により高効率化を実現。常時稼働だからこそ省エネに貢献。
■メリット計算条件
UNIPARA-mini、従来機(H-MP)ともに 20kVA 24時間365日連続運転、空調機成績係数2.0
電力量料金単価:15円/kWh
定格運転時:力率0.8、負荷率100%
実稼働想定:力率1.0、負荷率50%、最高効率94.3%

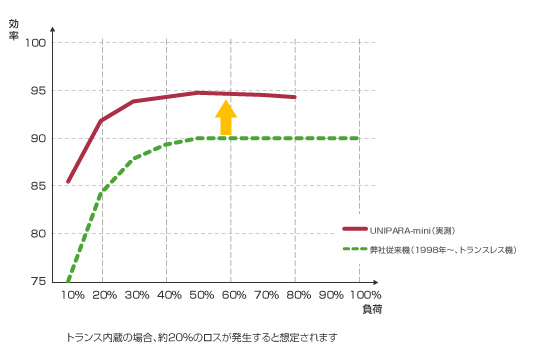

実使用想定負荷範囲でも高効率を実現

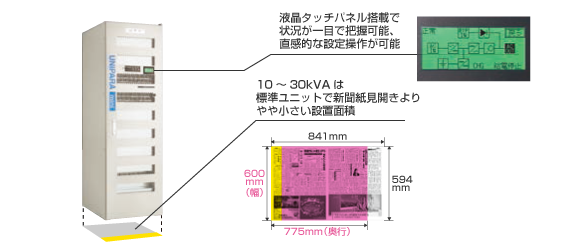

スリムなボディと使いやすさが進化しました。

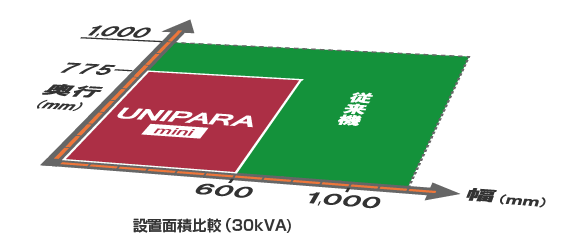

設置できなかった「あのスペース」に―――日立は設置面積に着目しました。
従来機と比較して、UNIPARA mini は狭いスペースに導入可能です。
他にも「もっと使いやすい」が進化しています。多様な構成が可能です。
項目 | 仕様 | 備考 | ||
---|---|---|---|---|
形式 | HIVERTER-UP101es | |||
交流入力 | 定格電圧 | 200V, 210V, 220V | ||
電圧許容範囲 | ±10%以内 負荷率60%以上,80%未満 : −10%〜−20% (10分間運転可能) 負荷率60%未満 : −10%〜−30% (10分間運転可能) |
|||
定格周波数 | 50/60Hz | |||
周波数許容範囲 | ±5%以内 | |||
相数線数 | 三相3線 | |||
入力力率 | 95%以上 | |||
直流入力 | 公称電圧 | 204V〜276V | ||
電圧許容範囲 | 182V〜308V | |||
蓄電池セル数 | 102〜138セル | |||
交流出力 | 定格容量 | 10〜50kVA | ||
定格電圧 | 200V, 210V, 220V | |||
電圧調整範囲 | −1〜+5%以内 | |||
定格周波数 | 50/60Hz | |||
相数線数 | 三相3線 | |||
定格負荷力率 | 0.8(遅れ) | 変動範囲: 0.7(遅れ)〜1.0 |
||
回路方式 | 給電方式 | 常時インバータ給電方式 | ||
バイパス回路構成 | 無瞬断バイパス回路 保守バイパス回路内蔵 |
|||
出力性能 | 出力電圧精度 | ±1.0%以内 | ||
電圧過渡変動 | 停電・復電 | ±2.0%以内 | 左記条件は 重複しない |
|
負荷 0⇔100% |
±5.0%以内 | |||
電圧過渡変動回復時間 | 50ms以内 | |||
電圧波形ひずみ率 | 線形負荷 | 2.5%以内 | ||
非線形負荷 | 5.0%以内 | |||
周波数精度(内部同期時) | ±0.01%以内 | |||
外部同期周波数範囲 | ±1.0%以内 | ±5.0%以内 (オプション) * |
||
過負荷耐量 | インバータ | 120%…1分 150%…3秒 180%…0.1秒 |
||
バイパス回路 | 1,000%…1サイクル | |||
電圧不平衡比 | ±1.5%以内 | |||
UPS本体標準塗装色 | JEM標準色(5Y7/1) | |||
環境条件 | 周囲温度 | 0℃〜40℃ | 推奨25℃ | |
相対湿度 | 15〜90%(結露なきこと) | |||
騒音 | 65dB(A)以下 | 正面1m、高さ1.5m |
寸法共通:奥行775mm 高さ1,900mm(チャンネルベース不含)
容量 | 10kVA* | 20kVA* | 30kVA | 40kVA | 50kVA | |
---|---|---|---|---|---|---|
UPS | 幅(mm) | 600 | 600 | 600 | 600 | 600 |
質量(kg) | 370 | 510 | 650 | 340 | 360 | |
蓄電池(HZ) | 幅(mm) | UPSに収納 | UPSに収納 | UPSに収納 | 600 | 600 |
質量(kg) | 680 | 800 |
標準蓄電池選定条件
容量 | 10kVA | 20kVA | ||
---|---|---|---|---|
UPS | 幅(mm) | 600 | 600 | |
質量(kg) | 550 | 880 | ||
主要収納部品 | スコット変圧器 | 10kVA × 1台 | 20kVA × 1台 | |
出力分岐 ブレーカ |
ケース1 (単相2線出力) |
(2P、50AF) × 6個 |
(2P、50AF) × 6個 |
|
ケース2 (単相3線出力) |
(3P、50AF) × 4個 |
(3P、50AF) × 4個 |
容量 | 10kVA | 20kVA | 30kVA | 40kVA | 50kVA | ||
---|---|---|---|---|---|---|---|
出力盤 | 幅(mm) | 600 | 600 | 600 | 600 | 600 | |
質量(kg) | 410 | 490 | 530 | 615 | 660 | ||
主要収納部品 | スコット変圧器 | 10kVA × 1台 |
20kVA × 1台 |
30kVA × 1台 |
40kVA × 1台 |
50kVA × 1台 |
|
出力分岐 ブレーカ |
ケース1 (単相2線出力) |
(2P、50AF) × 12個 |
(2P、50AF) × 12個 |
(2P、50AF) × 14個 |
- | - | |
ケース2 (単相3線出力) |
(3P、50AF) × 12個 |
(3P、50AF) × 12個 |
(3P、50AF) × 12個 |
(3P、50AF) × 16個 |
(3P、50AF) × 16個 |
容量 | 10kVA | 20kVA | 30kVA | 40kVA | 50kVA | ||
---|---|---|---|---|---|---|---|
UPS | 幅(mm) | 600 | 600 | 600 | 600 | 600 | |
質量(kg) | 250 | 270 | 300 | 340 | 360 | ||
UP蓄電池選択時 | 停電補償時間10分間 | 幅(mm) | 740 | 740 | 740 | 740 | 900 |
質量(kg) | 900 | 900 | 900 | 1,030 | 1,270 | ||
停電補償時間30分間 | 幅(mm) | 740 | 740 | 900 | 1,360 | 1,360 | |
質量(kg) | 900 | 1,030 | 1,320 | 1,810 | 1,810 | ||
停電補償時間60分間 | 幅(mm) | 740 | 1,240 | 1,360 | 2,260 | 2,720 | |
質量(kg) | 960 | 1,560 | 2,000 | 3,020 | 3,620 | ||
長寿命MSE蓄電池選択時 | 停電補償時間10分間 | 幅(mm) | 1,000 | 1,000 | 1,600 | 1,600 | 1,600 |
質量(kg) | 770 | 810 | 1,330 | 1,410 | 1,580 | ||
停電補償時間30分間 | 幅(mm) | 1,000 | 1,600 | 1,700 | 1,900 | 1,900 | |
質量(kg) | 790 | 1,330 | 1,900 | 2,280 | 2,320 | ||
停電補償時間60分間 | 幅(mm) | 1,600 | 1,700 | 1,700 | 2,250 | 2,400 | |
質量(kg) | 1,290 | 1,980 | 1,980 | 3,050 | 3,330 |
UP蓄電池/長寿命MSE蓄電池選定条件
