HIVERTER-MP

HIVERTER-MPイメージ

先進の技術。次世代型、高機能モジュールパラレルUPS

定格容量
<単相 8～32kVA>
<三相 10～40kVA>

特長

省エネをコンセプトにした環境にやさしいUPSです。
給電信頼性の高い常時インバータ方式で高効率運転を実現しました。

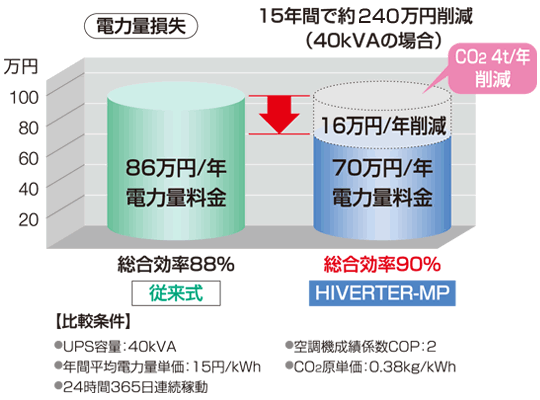

省エネ設計イメージ図

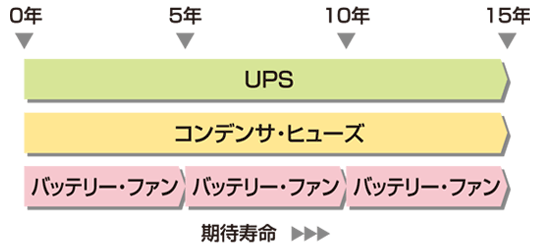

長寿命部品採用イメージ図

UPSモジュールを最大4並列まで接続が可能。
冗長（N+1）構成とすることにより信頼性が格段にアップします。

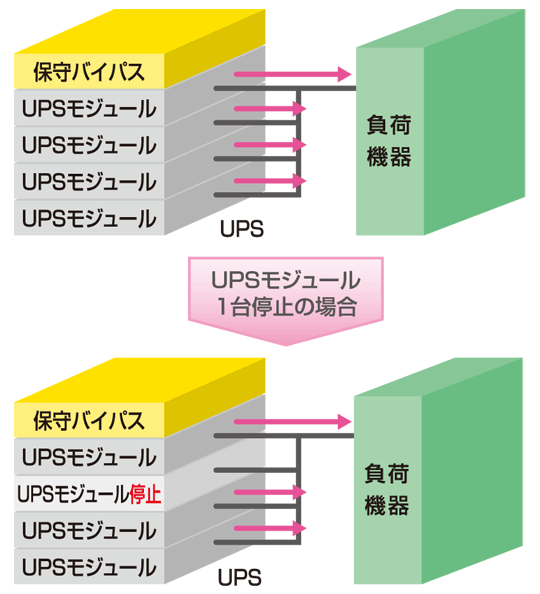

モジュールパラレル方式イメージ図

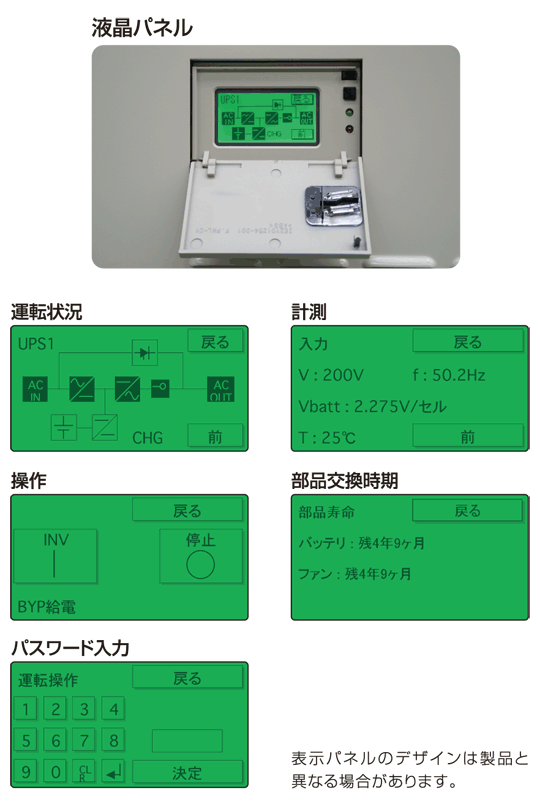

運転状態、計測データ、故障表示、故障履歴、部品交換時期、システム設定の情報などをグラフィックで判りやすく表示。
また、UPSの運転操作はタッチパネルで行います。（パスワードロック付）

液晶表示パネルイメージ図

導入計画時の条件の概要を下記に示します。詳細につきましては、別途ご照会してください。

所要入力電源容量は表-1を参照してください。
UPSの受電側に漏電遮断器を設置する場合は、UPS負荷側のコンピューターの漏れ電流も考慮して、漏電感度電流を100mA以上、高調波対応品としてください。図-1を参照してください。

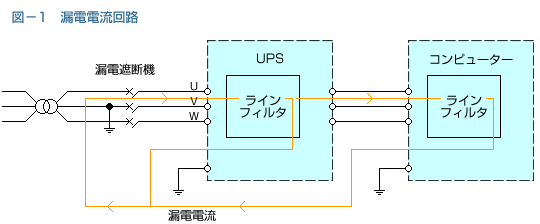

図-1 漏電電流回路

機器を安定稼動させるため下記事項に留意してください。

火災予防条例で、バッテリーの換気が義務づけられています。屋外へ通ずる換気設備が必要です。
所要換気風量は表-2を参照してください。

表-2 バッテリー所要換気風量
	三相				単相
	10kVA	20kVA	30kVA	40kVA	8kVA	16kVA	24kVA	32kVA
バッテリー所要換気風量 (m³/min)	0.2	0.3	0.5	0.6	0.2	0.3	0.5	0.6

バッテリー容量が4800Ah・セル以上の構成(表-3参照)の場合は火災予防条例が適用されます。火災予防条例にしたがい、所轄消防署への蓄電池設備設置届出を行ってください。
同一防火区画内に設置されたバッテリー容量の合算値が4800Ah・セル以上となった場合でも火災予防条例が適用されます。
本UPSは、火災予防条例認定キュービクルになっています。

表-3 火災予防条例の適用構成
	三相	単相
適用品 (4800Ah・セル以上)	下記以外のバッテリー構成品	下記以外のバッテリー構成品
適用外 (4800Ah・セル未満)	10kVA 10kVA 標準品バッテリー(10分) 10kVA オプションバッテリー(20分) 20kVA 標準品バッテリー(10分)	8kVA 標準品バッテリー(12分) 8kVA オプションバッテリー(25分) 16kVA 標準品バッテリー(12分)

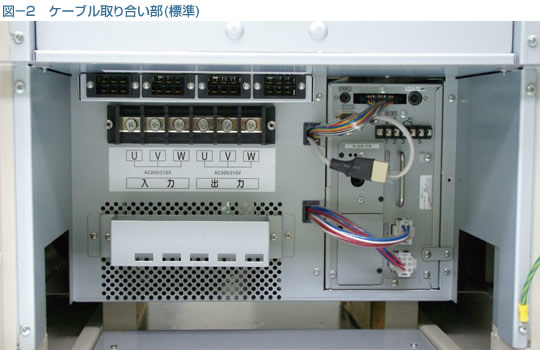

ケーブル取り合い部は端子台になっております。端子部はラック裏面下部にあります。図-2を参照してください。
端子部の位置は裏面上部への変更が可能です（オプション）。ケーブルサイズおよび端子サイズについては表-4を参照してください。
接地線(D種、100Ω以下)は、他設備との干渉を防止するために、最寄の接地端子箱から専用線にて配線してください。

ケーブル取り合い部（ラック裏面下部）イメージ

表-4 端子サイズ及びケーブルサイズ
		接続端子サイズ		入力ケーブルサイズmm²		出力ケーブルサイズmm²		接地ケーブルサイズmm²
		入力・出力	接地	標準	最大	標準	最大	標準	最大
三相	10kVA	M8	M8	14	60	14	60	14	60
	20kVA			14	60	14	60	22	60
	30kVA			38	60	38	60	38	60
	40kVA			38	60	38	60	38	60
単相	8kVA	M8	M8	38	60	14	60	38	100
	16kVA	M8		38	60	22	60	38	100
	24kVA	M10		60	100 *	60	100 *	38	100
	32kVA	M10		60 *	100 *	60 *	100 *	38	100
