SSシステム 入出力ケーブルの保守が可能なシステム

仕様イメージ

低圧(415V)入力,160kVA,並列システム,2入力1入力母線,1出力母線2出力

仕様
盤種別 型式 主要内蔵機器
(*)
面数(面)
(mm)
(*)
質量
(kg)
(*)
高さ
(mm)
奥行
(mm)
並列数 2 3 4 5 6
低圧入力 LIN-B4 MCCB×4 1         800 650 1,900 900
LIN-B5 MCCB×6   1 1     1,000 900
LIN-B6 MCCB×6,
ACB×2
      1 1 1,200 1,200
UPS 1.6-T2 UPS 160kVA 2 3 4 5 6 1,000 950
蓄電池 BAT-C1 5分停電補償 6 9 12 15 18 620 890
出力 LOU-B4 DS×2,
MCCB×2
1         1,100 800
LOU-B5 DS×4   1 1     1,100 800
MCCB×2   1 1     600 400
LOU-B6 DS×4       1 1 1,100 800
DS×2,
ACB×2
      1 1 1,000 850
所要電源容量(kVA) 179 344 509 675 840 回復充電時
空調設計用発熱量(kW) 13 22 32 41 51
*
1面当たり
蓄電池オプション
蓄電池オプション対応
蓄電池 BAT-C2 14分停電補償 6 9 12 15 18 740 1,260 1,900 900
監視盤オプション
監視盤オプション対応
監視 RMT-C2 シルクスクリーンパネル 1 1 1 1 1 800 400 1,900 900

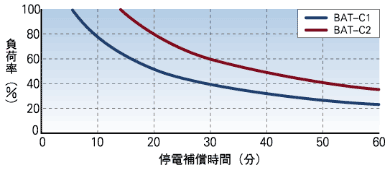

負荷率と停電補償時間の関係[160kVA]

負荷率と停電補償時間の関係イメージ

条件
条件
蓄電池種別 UP-C
出力力率 0.9
蓄電池温度 25度C
保守率 0.9

160kVA 415V SSシステム

160kVA出力イメージ

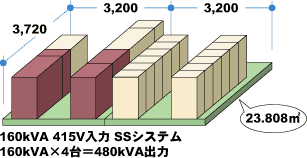

480kVA出力イメージ

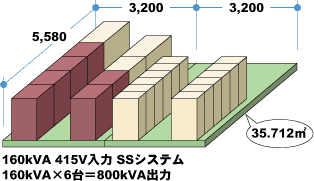

800kVA出力イメージ
