株式会社日立インダストリアルプロダクツ無停電電源装置UPS

UPS本体塗装色

UPS本体塗装色見本 ワインレッド,アクセントブルー,JEM標準色

UNIPARAイメージ

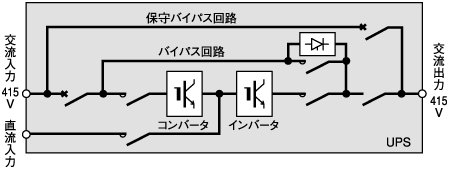

UPS概略内部回路

UPS概略内部回路イメージ

仕様
項目 仕様 備考
形式 HIVERTER-UP201i-1.6 HIVERTER-UP201i-4.0
交流入力 定格電圧 415V
許容電圧変動範囲 ±10%以内
定格周波数 50Hz/60Hz
許容周波数変動範囲 ±5%以内
相数線数 三相3線
直流入力 公称電圧 492V〜544V
許容電圧変動範囲 393V〜607V
蓄電池セル数 246セル〜272セル
交流出力 定格容量 160kVA 400kVA
定格電圧 415V
電圧調整範囲 ±5%以内
定格周波数 50Hz/60Hz
相数線数 三相3線
定格負荷力率 0.9遅れ 0.95遅れ(オプション)
負荷力率変動範囲 0.7遅れ〜1.0
回路方式 給電方式 常時インバータ給電方式
蓄電池供給方式 個別蓄電池方式
主回路制御方式 PWM(パルス幅変調制御)方式
バイパス回路搭載 バイパス回路、保守バイパス回路内蔵
出力性能 出力電圧精度 ±1.0%以内
瞬時
電圧
変動
停電・復電 ±2.0%以内
負荷急変
0⇔100%
±5.0%以内
並列投入・解剖 ±5.0%以内
瞬時電圧変動
回復時間
50ms以内
電圧
波形
ひずみ率
線形負荷 2.5%以内
非線形負荷 5.0%以内
周波数精度
(内部同期時)
±0.1%以内
外部同期周波数範囲 ±1.0%以内
過電流
耐量
インバータ 125%−10分
150%−1分
200%−0.1秒
バイパス
回路
1,000%−1サイクル
電圧不平衝比 ±1.5%以内 負荷不平衝100%にて
総合効率 94% 95% 標準定格運転時
入力力率 95%以上
UPS本体塗装色 ワインレッド(0.5R5/4.9) UPS本体以外は、JEM標準色(5Y7/1)とします。
アクセントブルー(3.3PB4.5/2.8)
JEM標準色(5Y7/1)
環境条件 周囲温度 0度C〜40度C
相対温度 15%〜90%
騒音 65dB(A)以内 70dB(A)以内

標準外送信号一覧(無電圧a接点)

標準外送信号一覧
UPS 出力盤
UPS重故障 遠方操作
UPS軽故障 システムUPS給電
蓄電池電圧低下 システムバイパス給電
直流運転中 システム商用同期中
停電停止予告 過電流故障
コンバータ運転中 出力地路
UPS給電中 出力盤異常
バイパス給電中
