400kVA,6kV,SD

SDシステム　出力側の保守性を向上させたシステム

仕様イメージ

高圧(6kV)入力,160kVA,並列システム,2入力1入力母線,2出力母線2出力

仕様
盤種別 型式 主要内蔵機器(*) 面数（面） 幅(*)
(mm)		 質量(*)
(kg)		 高さ
(mm)		 奥行
(mm)
並列数 2 3 4 5 6
高圧入力 HIN-U1 VCB×1 2 2 2 2 2 800 600 1,900 900
HIN-UD VCB×2 1 2 2 3 3 1,200 700
入力変圧器 HTR-A1 TR×1(420kVA) 2 3 4 5 6 1,600 1,800
UPS 4.0-T1 UPS 400kVA 2 3 4 5 6 1,050 1,170
2 3 4 5 6 750 680
蓄電池 BAT-C1 5分停電補償 6 9 12 15 18 620 890
BAT-C2 6 9 12 15 18 740 1,260
出力 LOU-A1 DS×2,
MCCB×1		 2         1,100 900
LOU-A2 DS×4   2 2     1,100 900
ACB×1   2 2     800 550
LOU-A3 DS×4       2 2 1,100 900
DS×2,
ACB×1		       2 2 800 800
所要電源容量(kVA) 448 863 1,277 1,693 2,109 回復充電時
空調設計用発熱量(kW) 32 58 82 109 135
*
1面当たり
蓄電池オプション
蓄電池オプション対応
蓄電池 BAT-C2 9分停電補償 12 18 24 30 36 740 1,260 1,900 900
監視盤オプション
監視盤オプション対応
監視 RMT-C2 シルクスクリーンパネル 1 1 1 1 1 800 400 1,900 900

負荷率と停電補償時間の関係[400kVA]

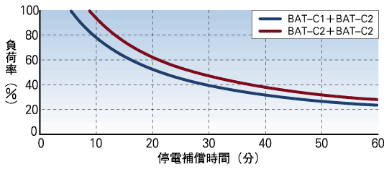

負荷率と停電補償時間の関係イメージ

条件
条件
蓄電池種別 UP-C
出力力率 0.9
蓄電池温度 25度C
保守率 0.9

400kVA 6kV SDシステム

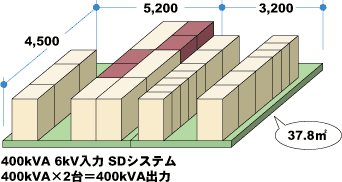

400kVA出力イメージ

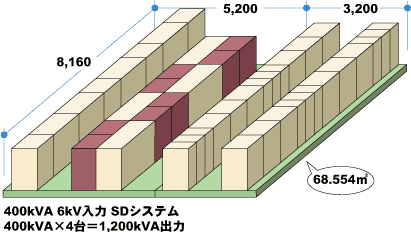

1200kVA出力イメージ

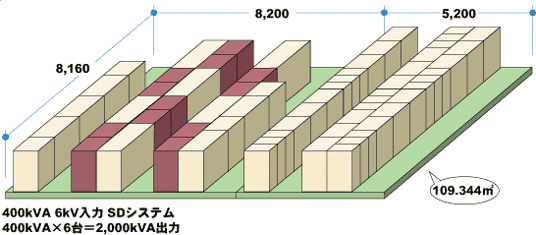

2000kVA出力イメージ
