400kVA,6kV,S

Sシステム　シンプルシステム（単一入出力方式可能）

仕様イメージ

高圧(6kV)入力,160kVA,並列システム,2入力1入力母線,1出力母線1出力

仕様
盤種別 型式 主要内蔵機器
(*)		 面数（面） 幅
(mm)
(*)		 質量
(kg)
(*)		 高さ
(mm)		 奥行
(mm)
並列数 2 3 4 5 6
高圧入力 HIN-U1 VCB×1 2 2 2 2 2 800 600 1,900 900
HIN-UD VCB×2 1 2 2 3 3 1,200 700
入力変圧器 HTR-A1 TR×1(420kVA) 2 3 4 5 6 1,600 1,800
UPS 4.0-T1 UPS 400kVA 2 3 4 5 6 1,050 1,170
2 3 4 5 6 750 680
蓄電池 BAT-C1 5分停電補償 6 9 12 15 18 620 890
BAT-C2 6 9 12 15 18 740 1,260
出力 LOU-A1 DS×2,MCCB×1 1         1,100 900
LOU-A2 DS×4   1 1     1,100 900
ACB×1   1 1     800 550
LOU-A3 DS×4       1 1 1,100 900
DS×2,ACB×1       1 1 800 800
所要電源容量(kVA) 448 863 1,277 1,693 2,109 回復充電時
空調設計用発熱量(kW) 30 56 79 105 131
*
1面当たり
蓄電池オプション
蓄電池オプション対応
蓄電池 BAT-C2 9分停電補償 12 18 24 30 36 740 1,260 1,900 900
監視盤オプション
監視盤オプション対応
監視 RMT-C2 シルクスクリーンパネル 1 1 1 1 1 800 400 1,900 900

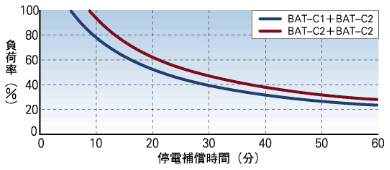

負荷率と停電補償時間の関係[400kVA]

負荷率と停電補償時間の関係イメージ

条件
条件
蓄電池種別 UP-C
出力力率 0.9
蓄電池温度 25度C
保守率 0.9

400kVA 6kV Sシステム

400kVA出力イメージ

1200kVA出力イメージ

2000kVA出力イメージ
