SSシステム 入出力ケーブルの保守が可能なシステム

仕様イメージ

低圧(415V)入力,160kVA,並列システム,2入力1入力母線,1出力母線2出力

仕様
盤種別 型式 主要内蔵機器
(*)
面数(面)
(mm)
(*)
質量
(kg)
(*)
高さ
(mm)
奥行
(mm)
並列数 2 3 4
低圧入力 LIN-A3 MCCB×4 1     1,000 800 1,900 900
LIN-A4 MCCB×4,
ACB×2
  1 1 1,200 1,300
UPS 4.0-T1 UPS 400kVA 2 3 4 1,050 1,170
2 3 4 750 680
蓄電池 BAT-C1 5分停電補償 6 9 12 620 890
BAT-C2 6 9 12 740 1,260
出力 LOU-A4 DS×2,
MCCB×2
1     1,100 900
LOU-A5 DS×4   1 1 1,100 900
ACB×2   1 1 800 700
所要電源容量(kVA) 443 853 1,261 回復充電時
空調設計用発熱量(kW) 24 45 63
*
1面当たり
蓄電池オプション
蓄電池オプション対応
蓄電池 BAT-C2 9分停電補償 12 18 24 740 1,260 1,900 900
監視盤オプション
監視盤オプション対応
監視 RMT-C2 シルクスクリーンパネル 1 1 1 800 400 1,900 900

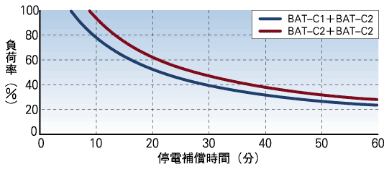

負荷率と停電補償時間の関係[400kVA]

負荷率と停電補償時間の関係イメージ

条件
条件
蓄電池種別 UP-C
出力力率 0.9
蓄電池温度 25度C
保守率 0.9

400kVA 415V SSシステム

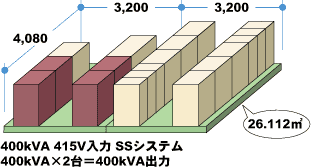

400kVA出力イメージ

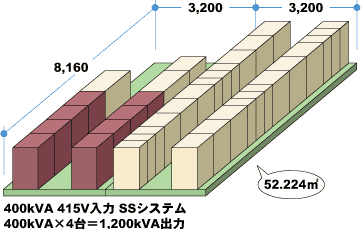

1200kVA出力イメージ
