オプション

トランスラック

トランスラック(オプション)イメージ図

トランスラック仕様
項目 仕様
品名 トランスラック1 トランスラック2
型式 H-UB-20TR1 H-UB-20TR2
交流入力 相数線数、定格電圧 三相3線 200,210V
定格周波数 50/60Hz
交流出力 定格容量 20kVA
相数線数、定格電圧 単相2線 100V 単相3線 100/200V
外面塗装色 オプティカルブラック(マンセル 3.4B 1.6/0.3)
*
図中の( )内は型式を示します。

コンセントモジュール

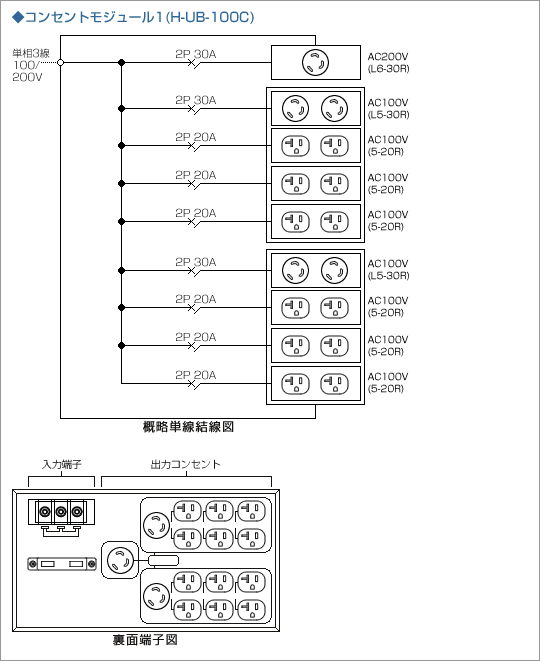

コンセントモジュール1(H-UB-100C)イメージ図

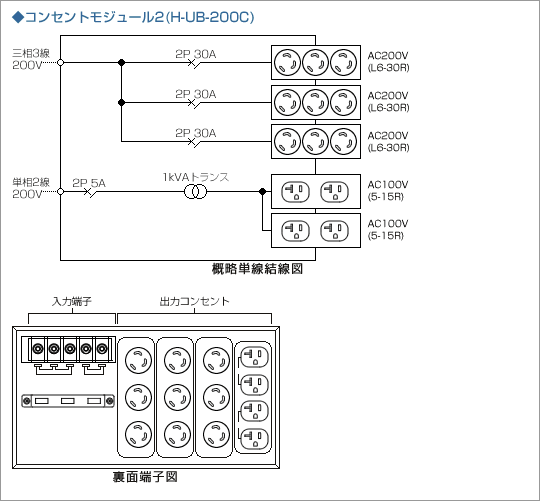

コンセントモジュール2(H-UB-200C)イメージ図

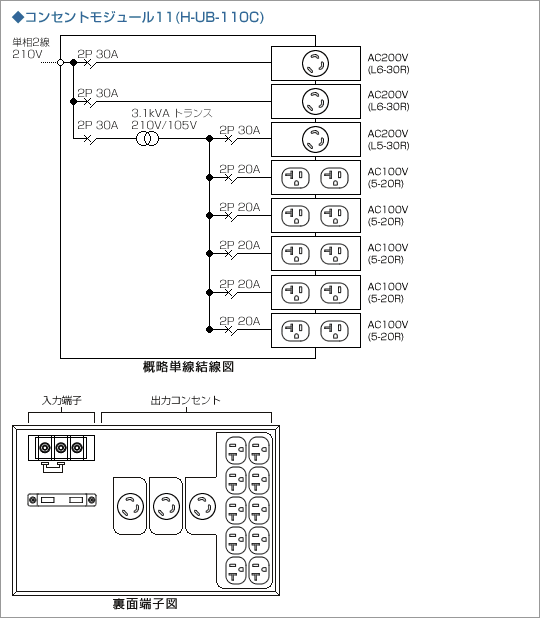

コンセントモジュール11(H-UB-110C)イメージ図

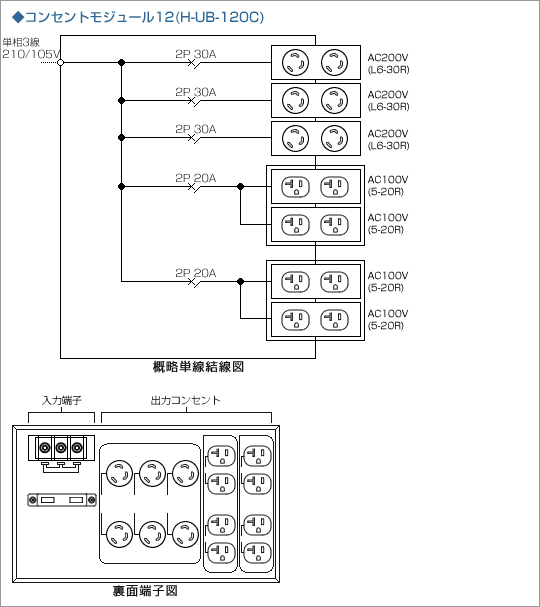

コンセントモジュール12(H-UB-120C)イメージ図

コンセントモジュール仕様
項目 仕様
品名 コンセントモジュール1 コンセントモジュール2 コンセントモジュール11 コンセントモジュール12
型式 H-UB-100C H-UB-200C H-UB-110C H-UB-120C
交流入力 線数相数、電圧 単相3線 100/200V 三相3線 200V 単相2線
200,210V		 単相2線 210V 単相3線 105/210V
形状 M8端子台
交流出力 線数相数、電圧 単相2線 200V 単相2線 100V 単相2線 200V 単相2線 100V 単相2線 210V 単相2線 105V 単相2線 210V 単相2線 105V
形状 L6-30R×1個 L5-30R×2個
5-20R×12個		 L6-30R×9個 5-15R×4個 L6-30R×2個 L5-30R×1個
5-20R×10個		 L6-30R×6個 5-20R×8個
外形寸法 幅:438mm
奥行き:611.4mm
高さ:230mm
(19インチ)(6U)		 幅:438mm
奥行き:623.8mm
高さ:230mm
(19インチ)(6U)		 幅:438mm
奥行き:611.4mm
高さ:230mm
(19インチ)(6U)		 幅:438mm
奥行き:611.4mm
高さ:230mm
(19インチ)(6U)
質量 17kg 29kg 72kg 17kg
*
図中の( )内は型式を示します。

スカート

オプションのスカート(型式:H-UB-SKT)を装着することにより、外観のデザイン性を高めます。

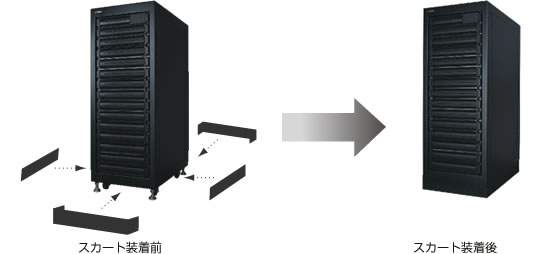

スカート装着イメージ図
