仕様

三相
単相

三相

定格仕様

定格仕様
項目			仕様				備考
型式			H-UB-10	H-UB-20	H-UB-30	H-UB-40
定格容量			10kVA / 8kW	20kVA / 16kW	30kVA / 24kW	40kVA / 32kW
交流入力	相数線数、定格電圧		三相3線 200,210V
	許容電圧変動範囲		+10%, -15%, -30%(3秒) 以内
	定格周波数		50/60Hz				自動検出
	許容周波数変動範囲		±5%以内
交流出力	相数線数、定格電圧		三相3線 200,210V				入力電圧と同一
	電圧調整範囲		-1～+5%以内				液晶パネルで設定
	定格周波数		50/60Hz
	負荷力率変動範囲		0.7遅れ～1.0				定格電力以内
停電補償時間(25℃、導入時)			10分				オプションで時間延長可能
給電方式			常時インバータ給電方式
出力性能	出力電圧精度		±3%以内
	瞬時電圧変動	停電・復電	±5%以内				瞬時電圧変動回復時間0.05秒以内
	瞬時電圧変動	負荷0⇔100%急変	±7%以内				瞬時電圧変動回復時間0.05秒以内
	電圧波形ひずみ率		4%以下
	周波数精度(内部同期時)		±0.1%以内
	外部同期周波数範囲		±5%以内
	過電流耐量	インバータ	120%-1分, 150%-3秒, 180%-0.1秒
	過電流耐量	バイパス回路	1000%-1サイクル
	電圧不平衛比		±3%以内				負荷不平衛比100%時
	総合効率		90%				定格運転時
外面塗装色			オプティカルブラック(マンセル3.4B 1.6/0.3)
環境条件		周囲温度	0～40℃
		相対湿度	15～90%				結露なきこと
		騒音	60dB(A)以下
		電磁環境	VCCI クラスA情報処理装置

*1

停電補償時間は、時間延長可能です。(オプション)

10kVA : 20分、60分
20kVA～40kVA : 30分、60分

*2

ファン、バッテリーはオプションで10年対応も可能です。

10kVA、20kVA 標準タイプ回路構成/外形寸法図/質量 -1ラック構成-

10～20kVAの構準構成は、UPSモジュールとバッテリーモジュールを1ラックに搭載しています。

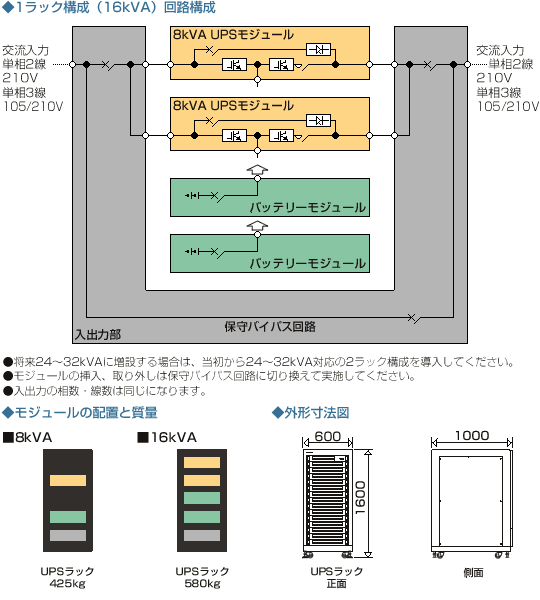

1ラック構成イメージ図

30kVA、40kVA 標準タイプ回路構成/外形寸法図/質量 -2ラック構成-

30～40kVAの構準構成は、UPSモジュールを搭載したUPSラックと、バッテリーモジュールを搭載したバッテリーラックの2ラック構成となります。

2ラック構成イメージ図

ページの先頭へ

単相

定格仕様

定格仕様
項目			仕様				備考
型式			H-UB-S08	H-UB-S16	H-UB-S24	H-UB-S32
定格容量			8kVA / 7kW (7.6kVA / 6.6kW)	16kVA / 14kW (15.2kVA / 13.2kW)	24kVA / 21kW (22.8kVA / 19.8kW)	32kVA / 24.8kW (30.4kVA / 23.2kW)	210V時 ( )は200V時
交流入力	相数線数定格電圧		単相2線210V,単相3線105/210V (単相2線200V,単相3線100/200V)				線数・電圧は液晶パネルで設定 ( )は200V時
	許容電圧変動範囲		+10%, -15%以内
	定格周波数		50/60Hz				自動検出
	許容周波数変動範囲		±5%以内
交流出力	相数線数定格電圧		単相2線210V,単相3線105/210V (単相2線200V,単相3線100/200V)				入力電圧と同一
	電圧調整範囲		-1～+5%以内				液晶パネルで設定
	定格周波数		50/60Hz
	負荷力率変動範囲		0.7遅れ～1.0				定格電力以内
停電補償時間 (25℃、導入時)			12分				オプションで時間延長可能
給電方式			常時インバータ給電方式
出力性能	出力電圧精度		±3%以内
	瞬時電圧変動	停電・復電	±5%以内				瞬時電圧変動回復時間0.05秒以内
	瞬時電圧変動	負荷急変 0⇔100%	±7%以内				瞬時電圧変動回復時間0.05秒以内
	電圧波形ひずみ率		4%以下
	周波数精度 (内部同期時)		±0.1%以内
	外部同期周波数範囲		±5%以内
	過電流耐量	インバータ	120%-1分, 140%-3秒, 150%-0.1秒
	過電流耐量	バイパス回路	1000%-1サイクル
	総合効率		87%				定格運転時
外面塗装色			オプティカルブラック(マンセル3.4B 1.6/0.3)
環境条件		周囲温度	0～40℃
		相対湿度	15～90%				結露なきこと
		騒音	60dB(A)以下
		電磁環境	VCCI A クラス情報処理装置
