| 項目 | 仕様 | 備考 | |||
|---|---|---|---|---|---|
| 形式 | HIVERTER- UP201e-0.8 |
HIVERTER- UP201e-2.0 |
|||
| 交流入力 | 定格電圧 | 200V,210V (指定による) |
220V,230V (オプション) |
||
| 許容電圧変動範囲 | ±10％以内 | ||||
| 定格周波数 | 50Hz/60Hz | ||||
| 許容周波数変動範囲 | ±5％以内 | ||||
| 相数線数 | 三相3線 | ||||
| 直流 入力 |
公称電圧 | 256V〜300V | 標準：UP-C 適用可能電池： MSE,UP-A |
||
| 許容電圧変動範囲 | 202V〜341V | ||||
| 蓄電池セル数 | 126セル〜150セル | ||||
| 交流 出力 |
定格容量 | 80kVA | 200kVA | ||
| 定格電圧 | 200V,210V(指定による) | 220V,230V (オプション) |
|||
| 電圧調整範囲 | ±5％以内 | ||||
| 定格周波数 | 50Hz/60Hz | ||||
| 相数線数 | 三相3線 | ||||
| 定格負荷力率 | 0.9遅れ | 0.95遅れ(オプション) | |||
| 負荷力率変動範囲 | 0.7遅れ〜1.0 | ||||
| 回路 方式 |
給電方式 | 常時インバータ給電方式 | |||
| 畜電池供給方式 | 個別蓄電池方式 | ||||
| 主回路制御方式 | PWM（パルス幅変調制御）方式 | ||||

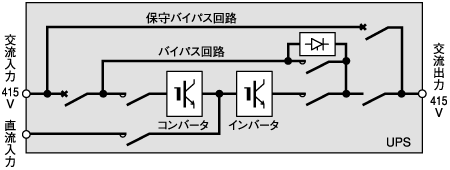

| バイパス回路搭載 | バイパス回路、保守バイパス回路内蔵 | ||||
| 出力 性能 |
出力電圧精度 | ±1.0％以内 | |||
| 瞬時 電圧 変動 |
停電・復電 | ±2.0％以内 | |||
| 負荷急変 0⇔100％ |
±5.0％以内 | ||||
| 並列投入・解列 | ±5.0％以内 | ||||
| 瞬時電圧変動回復時間 | 50ms以内 | ||||
| 電圧波形 ひずみ率 |
線形負荷 | 2.5％以内 | |||
| 非線形負荷 | 5.0％以内 | ||||
| 周波数精度 （内部同期時） |
±0.1％以内 | ||||
| 外部同期周波数範囲 | ±1.0％以内 | ±2.5％以内 (オプション) |
|||
| 過電流 耐量 |
インバータ | 125％−10分 | |||
| 150％−1分 | |||||
| 200％−0.1秒 | |||||
| バイパス 回路 |
1,000％−1サイクル | ||||
| 電圧不平衝比 | ±1.5％以内 | 負荷不平衝100％にて | |||
| 総合効率 | 91％ | 92％ | 標準定格運転時 | ||
| 入力力率 | 95％以上 | ||||
| UPS本体塗装色 | ワインレッド（0.5R5/4.9） | UPS本体以外は、JEM標準色（5Y7/1）とします。 | |||
| アクセントブルー（3.3PB4.5/2.8） | |||||
| JEM標準色（5Y7/1） | |||||
| 環境 条件 |
周囲温度 | 0度C〜40度C | |||
| 相対温度 | 15％〜90％ | ||||
| 騒音 | 65dB（A） 以内 |
70dB（A） 以内 |
|||
| UPS | 出力盤 |
|---|---|
| UPS重故障 | 遠方操作 |
| UPS軽故障 | システムUPS給電 |
| 蓄電池電圧低下 | システムバイパス給電 |
| 直流運転中 | システム商用同期中 |
| 停電停止予告 | 過電流故障 |
| コンバータ運転中 | 出力地路 |
| UPS給電中 | 出力盤異常 |
| バイパス給電中 |
